HE Tegare

Lokacija brane i HE

Brana i HE planirane su na srednjem delu toka reke Drine, na stacionaži km 148+750. Lokacija pripada opštini Tegare; najbliži grad je Ljubovija.

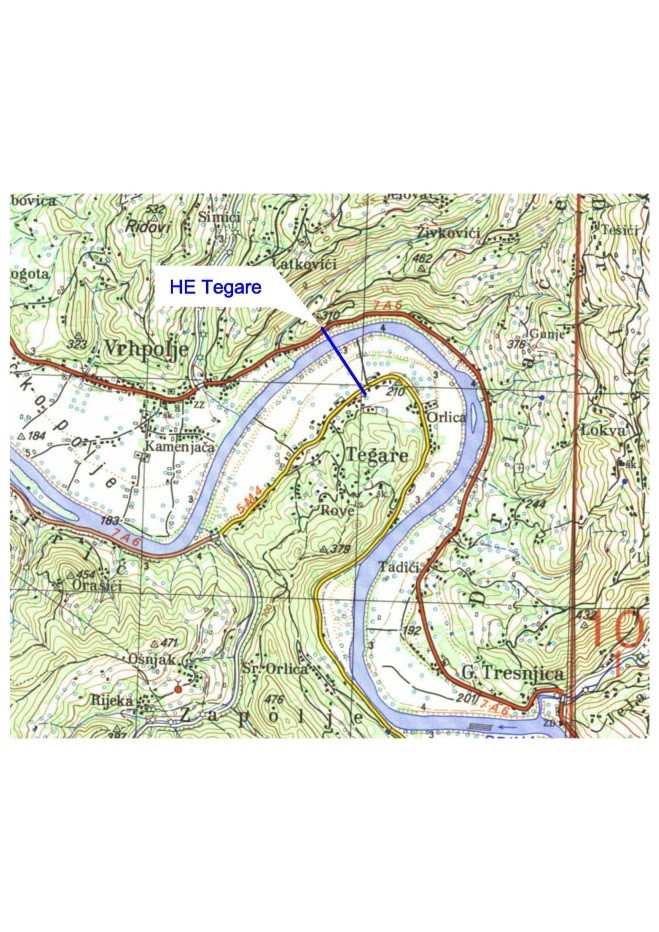

Šira lokacija

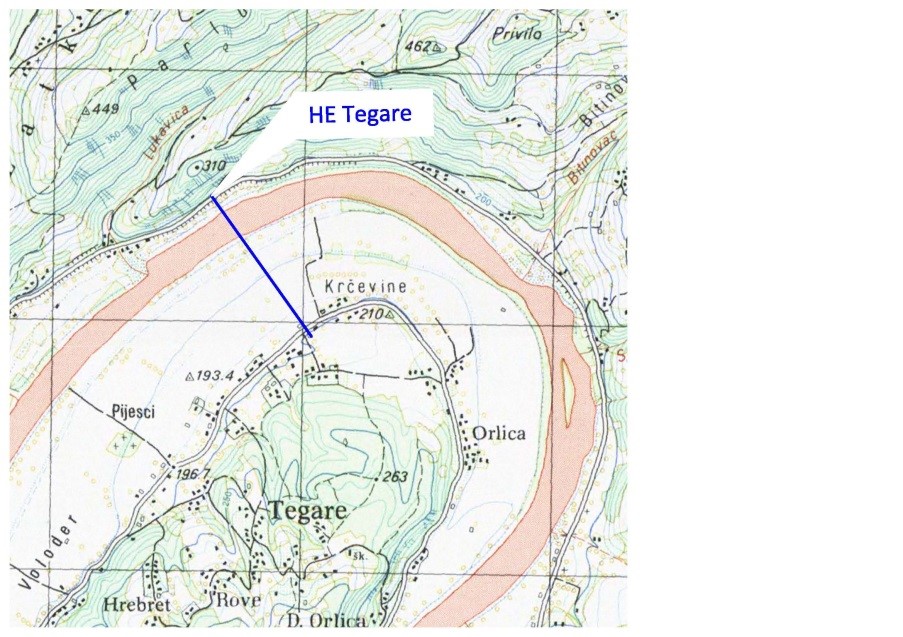

Uža lokacija

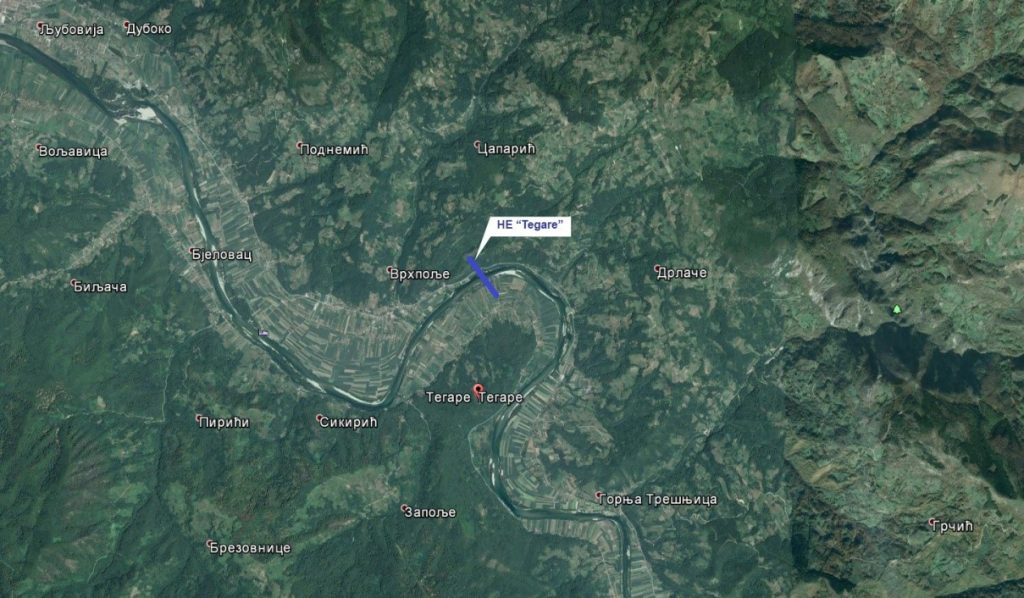

Satelitski prikaz lokacije HE

Hidrološke karakteristike profila iz originalne dokumentacije

Najvažnije hidrološke karakteristike profila (date u originalnoj tehničkoj dokumentaciji) su:

  • površina sliva: 15.437 km2,
  • srednji proticaj: 333,5 m3/s,
  • minimalni održivi (garantovani) protok: 61,6 m3/s i
  • velike vode referentne za projektovanje preliva: 7.192 m3/s (Q0,1).

Karakteristike brane

Najvažnije karakteristike brane su:

  • tip: gravitaciona, betonska
  • kota krune: 203,0 mnm,
  • visina: 44,3 m (građevinska visina),
  • dužina duž krune: 649,0 m (betonski deo),
  • organi za pražnjenje akumulacije: prelivi sa ustavama, 8 polja i
  • ukupni kapacitet pražnjenja: 8.413 m3/s (8 polja), 7.292 m3/s (7 polja).

Karakteristike akumulacije

Najvažnije karakteristike akumulacije su:

  • kota normalnog uspora: 200,0 mnm,
  • kota maksimalnog uspora: 200,0 mnm,
  • minimalni radni nivo: 198,0 mnm,
  • ukupna zapremina: nije određena, zanemarljiva,
  • korisna zapremina: nije određena, zanemarljiva i
  • površina: 12,21 km2.

Karakteristike dovoda

Postrojenje je pribranskog tipa.

Karakteristike HE/mašinske zgrade

Najvažnije karakteristike HE/mašinske zgrade su:

  • tip postrojenja: pribransko,
  • tip agregata: aksijalni (kapsulni), sa dvostrukom regulacijom,
  • broj agregata: 4,
  • instalisani protok: 4 x 200 = 800 m3/s,
  • minimalni protok agregata: 50 m3/s (svaki od agregata može da ispušta minimalni održivi (garantovani) protok),
  • nivo donje vode: 182,20 mnm (prokopavanje 1 m),
  • bruto pad: 17,80 m,
  • gubitak pada: 0,4 m,
  • neto pad: 17,40 m,
  • instalisana snaga (aktivna): 4 x 30,22 = 120,88 MW,
  • instalisana snaga (prividna): 4 x 36 = 144 MW,
  • srednja godišnja proizvodnja električne energije: 448 GWh i
  • naponski nivo za priključenje: 110 kV.

Nominalni protok usvojen je pre svega imajući u vidu kapacitet uzvodne HE „Bajina Bašta“ sa revitalizovanim agregatima i moguće dodavanje petog agregata, kao i kapacitet nizvodne HE „Zvornik“ nakon planirane revitalizacije (zamene) agregata i optimizacije sa povećanjem snage.

Izvor: IWRM Country Report for Serbia, COWI, Stucky and Jaroslav Cerni Water Institute, 2017
