HE Buk Bijela

Lokacija brane i HE Brana i HE „Buk Bijela“ planirane su na reci Drini, na stacionaži km 334+550, približno 11,6 km uzvodno od Foče i približno 11,5 km nizvodno od ušća Pive i Tare u Šćepan Polju (na granici između Crne Gore i BIH – Republike Srpske). Lokacija pripada opštini Mješaji, a najbliži grad je Foča.

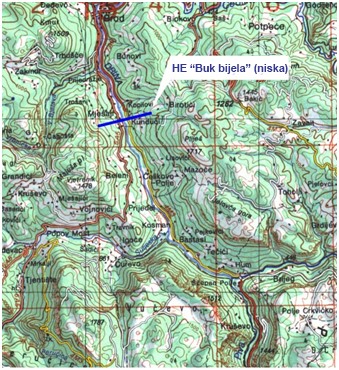

Wide location area

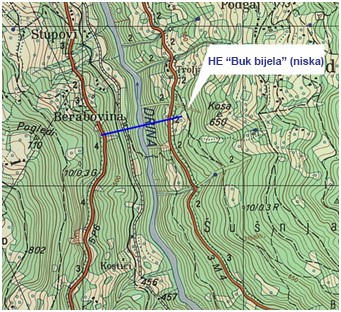

Narrow location area

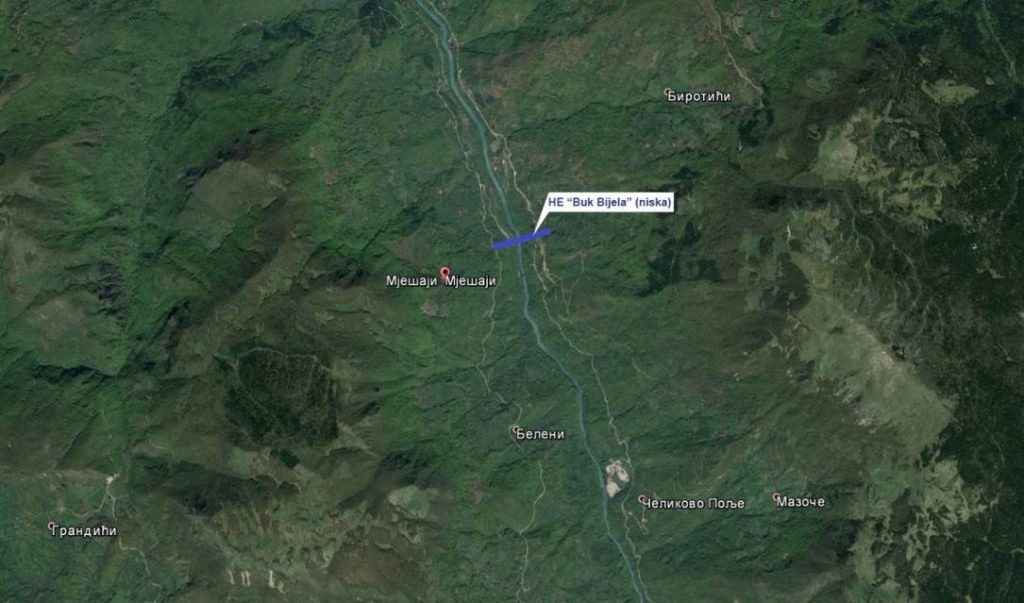

Satellite image of HPP location

Hidrološka svojstva profila

Osnovna hidrološka svojstva profila (kako su data u originalnoj tehničkoj dokumentaciji) su:

  • površina slina: 4.158,3 km2,
  • srednji protok: 162,37 m3/s,
  • ekološki proticaj: 24,4 m3/s (minimalni srednje-mesečni proticaj sa 95%-nom obezbeđenošću),
  • velika voda merodavna za projektovanje preliva: 3.790 m3/s (Q0,1, jedna ustava zatvorena).

Svojstva brane

Visina brane „Buk Bijela“ izabrana je iz uslova da akumulacija ne sme da poremeti prirodan režim toka na profilu „Šćepan Polje“ u uslovima srednjeg višegodišnjeg protoka Tare (70 m3/s) i pri instalisanom protoku HE „Piva“ (240 m3/s).

Osnovna svojstva brane su:

  • tip brane: betonska, gravitaciona,
  • visina brane: 36 m (najveća građevinska visina 57,80 m),
  • ukupna dužina duž krune: 197,3 m,
  • najveća širina brane u kruni: 15,5 m,
  • objekti za pražnjenje akumulacije: dva preliva sa ustavama i jedan temeljni ispust i
  • ukupni kapacitet pražnjenja: 3.790 m3/s.

Svojstva akumulacije

Osnovna svojstva akumulacije su:

  • kota normalnog uspora: 434,0 mnm,
  • maksimalni radni nivo vode: 434,0 mnm,
  • minimalni radni nivo vode: 420,5 mnm,
  • ukupna zapremina: 15,7 miliona m3,
  • korisna zapremina: 11 miliona m3,
  • mrtva zapremina: 4,7 miliona m3,
  • odnos korisne zapremine i srednjeg godišnjeg dotoka: 0,002,
  • ukupna dužina: 11,5 km,
  • najveća širina: približno 135 m,
  • površina: 123,3 ha i
  • najveća dubina: približno 34 m.

Svojstva dovoda

Postrojenje je pribranskog tipa.

Svojstva HE/mašinske zgrade

Osnovna svojstva HE/mašinske zgrade su:

  • tip postrojenja: pribransko,
  • tip agregata: Kaplan sa vertikalnim vratilom,
  • broj agregata: 2 +1,
  • instalisani protok: 2 x 150 + 50 = 350 m3/s,
  • nivo donje vode: 403 mnm,
  • bruto pad: 31,0 m,
  • nominalni neto pad: 29 m,
  • instalisana snaga (aktivna): 2 x 40,1 + 13,3 = 93,5 MW,
  • instalisana snaga (prividna): 2 x 45 + 15 = 105 MVA,
  • srednja godišnja proizvodnja električne energije: 332,34 GWh i
  • naponski nivo za priključenje: 110 kV, 400 kV.

Izvor: IWRM Country Report for B&H, COWI, Stucky and Jaroslav Cerni Water Institute, 2017
