HE Foča

Lokacija brane i HE Brana i HE „Foča“planirane su na reci Drini, na stacionaži km 324+678, približno 10 km nizvodno od planirane HE „Buk Bijela“ i približno 1,6 km uzvodno od novog mosta u gradu. Lokacija pripada opštini Foča, a najbliži grad je Foča.

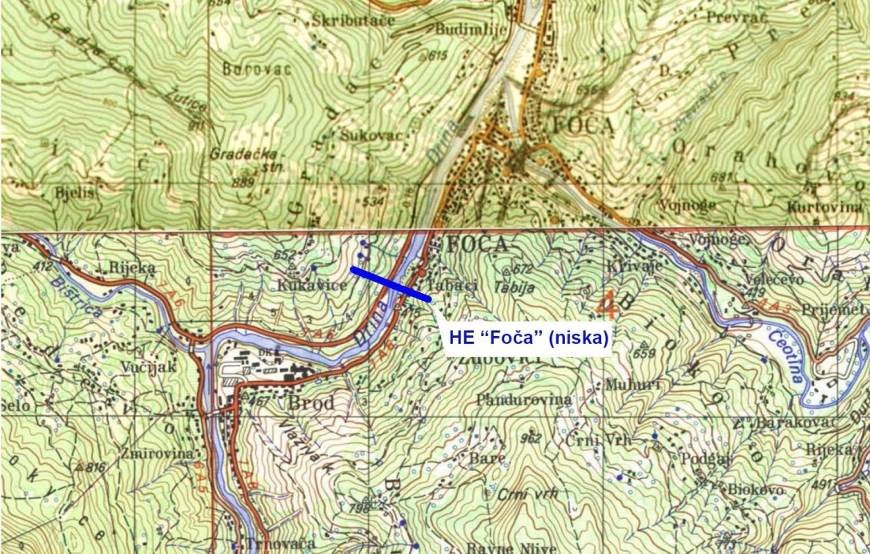

Šira okolina lokacije

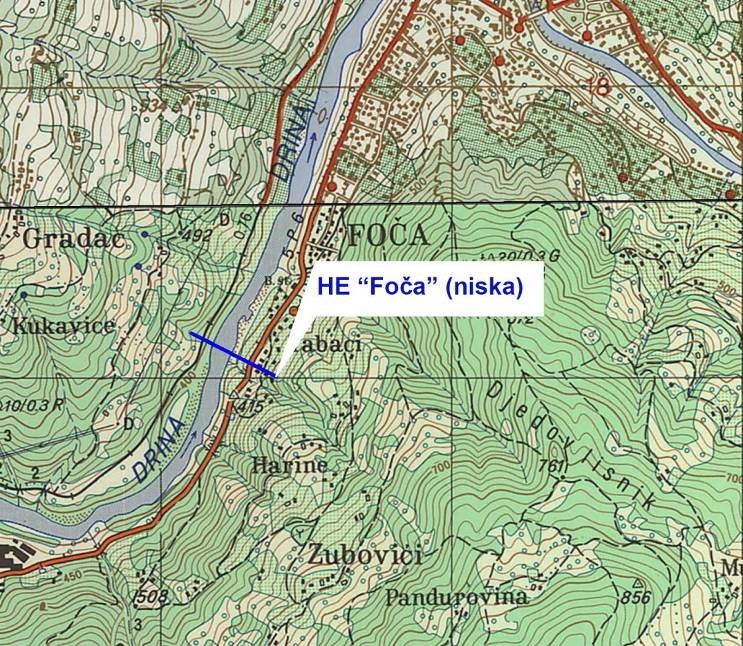

Uža okolina lokacije

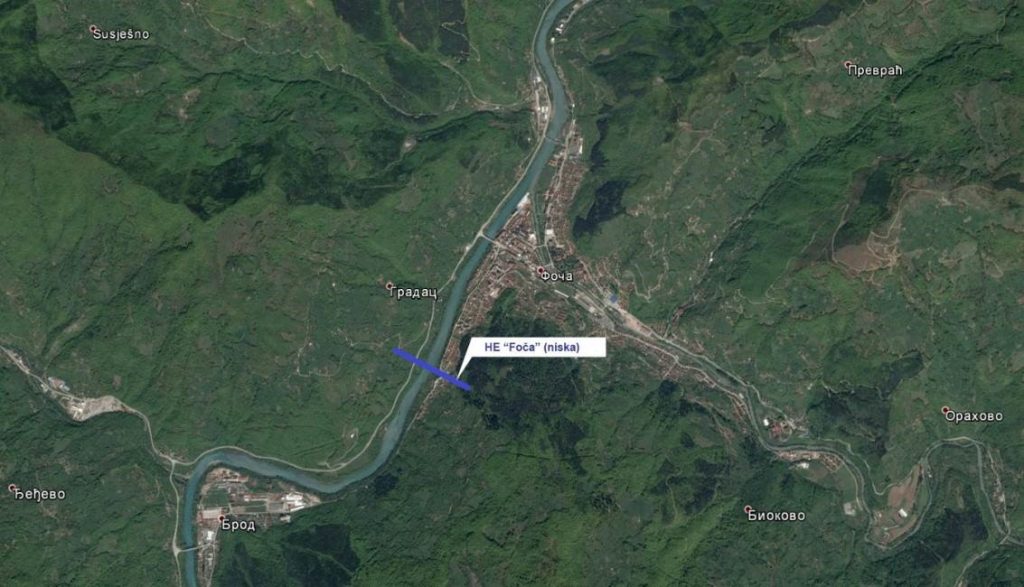

Satelitski prikaz lokacije HE

Hidrološka svojstva profila

Osnovna hidrološka svojstva profila (kako su data u originalnoj tehničkoj dokumentaciji) su:

  • površina sliva: 4.691,8 km2,
  • srednji proticaj: 178 m3/s,
  • ekološki prihvatljiv protok: 27 m3/s (minimalni mesečni protok sa obezbeđenošću 95%) i
  • velika voda merodavna za projektovanje preliva: 5.600 m3/s (Q0,1).

Svojstva brane

Osnovna svojstva brane su:

  • tip: gravitaciona, betonska,
  • visina: 43.4 m (građevinska visina), 21 m (iznad korita reke),
  • dužina u kruni: 208,4 m,
  • širina u kruni: 13,1 m,
  • objekti za pražnjenje akumulacije: preliv sa ustavama, 4 polja i
  • ukupni kapacitet pražnjenja: 5.600 m3/s.

Svojstva akumulacije

Osnovna svojstva akumulacije su:

  • kota normalnog uspora: 403 mnm,
  • maksimalni radni nivo vode: 404,2 mnm,
  • minimalni radni nivo vode: 396,0 mnm,
  • ukupna zapremina: 6,7 miliona m3,
  • korisna zapremina: 4,6 miliona m3,
  • mrtva zapremina: 2,1 miliona m3,
  • odnos korisne zapremine i srednjeg godišnjeg dotoka: 0,001,
  • dužina: 10 km,
  • širina: približno 170 m i
  • površina: 0,905 km2 (pri koti normalnog uspora).

Svojstva dovoda

Postrojenje je pribranskog tipa.

Svojstva HE/mašinske zgrade

Osnovna svojstva HE/mašinske zgrade su:

  • tip postrojenja: pribransko,
  • tip agregata: 2 x kapsulni + 1 x „S“-tipa,
  • broj agregata: 2 + 1,
  • instalisani protok: 2 x 150 + 50 = 350 m3/s,
  • nivo donje vode: 387,8 m (veći agregati), 386,8 (manji agregat),
  • bruto pad: 15,2 m (veći agregati), 16,2 (manji agregat),
  • gubitak pada: 1,5 m (veći agregati), 2,5 m (manji agregat),
  • neto pad: 13,7 m,
  • instalisana snaga (aktivna): 2 x 19,3 + 1 x 6,2 = 44,8 MW,
  • instalisana snaga (prividna): 50 kVA,
  • srednja godišnja proizvodnja električne energije: 175,87 GWh i
  • naponski nivo za priključenje: 110 kV.

Izvor: IWRM Country Report for B&H, COWI, Stucky and Jaroslav Cerni Water Institute, 2017
