HE Rogačica

Lokacija brane i HE

Brana i HE planirane su na srednjem delu toka reke Drine, na stacionaži km 173+250. Lokacija pripada opštini Rogačica; najbliži grad je Bajina Bašta.

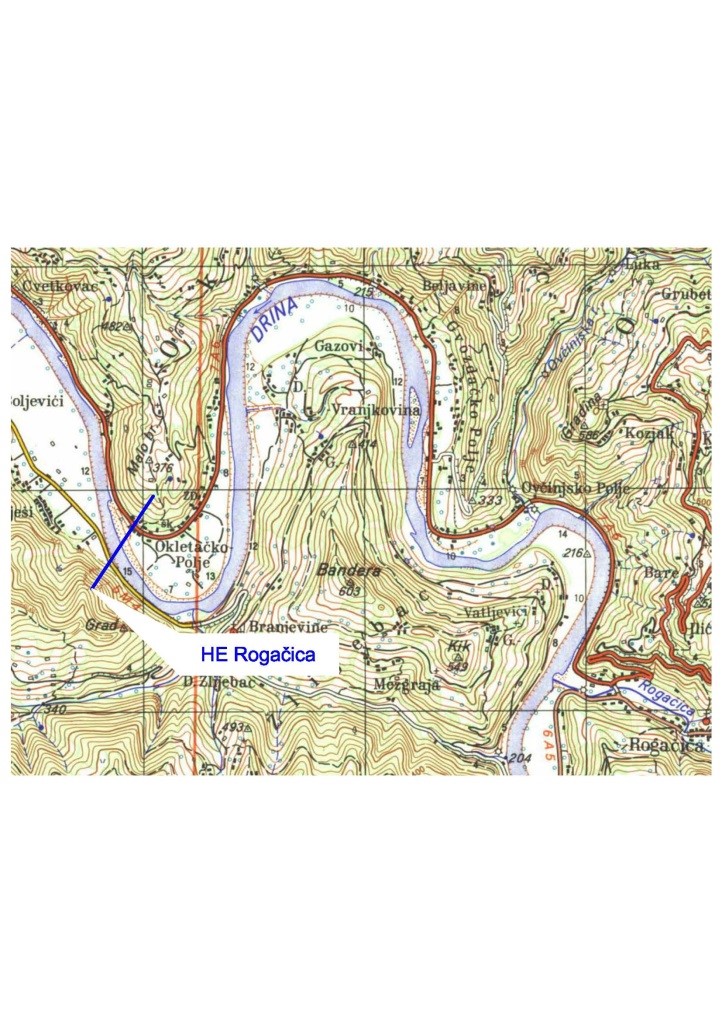

Šira lokacija

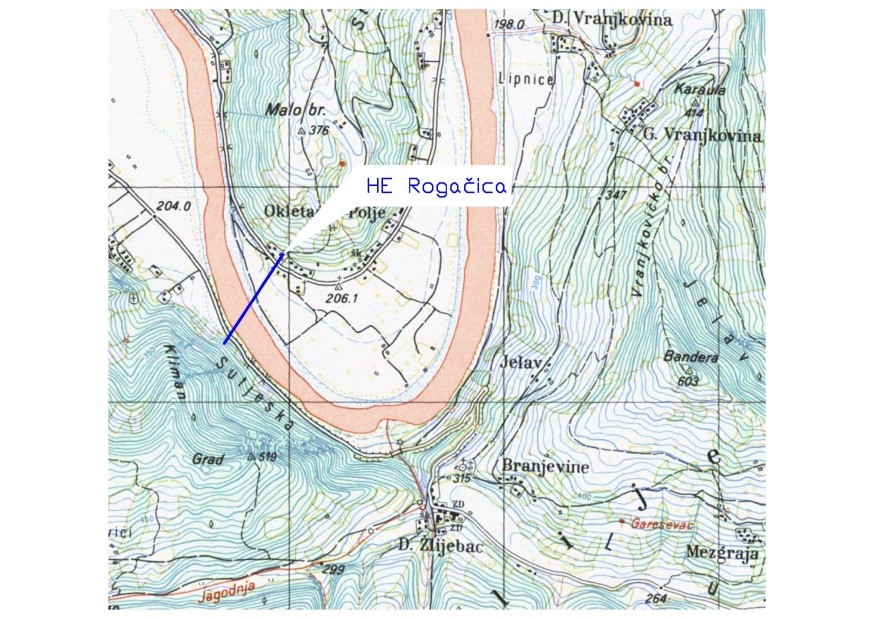

Uža lokacija

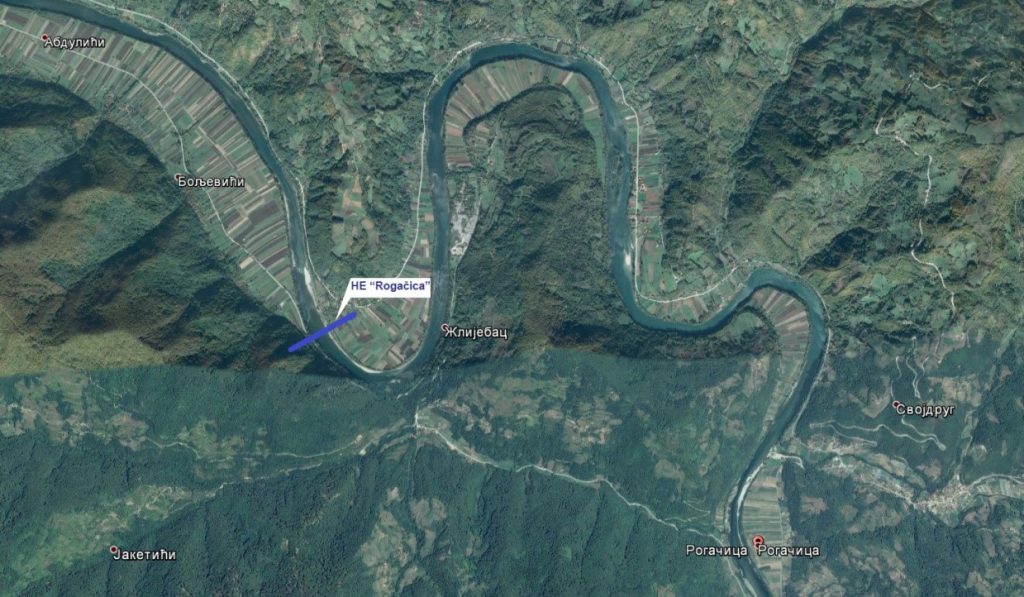

Satelitski prikaz lokacije HE

Hidrološke karakteristike profila iz originalne dokumentacije

Najvažnije hidrološke karakteristike profila (date u originalnoj tehničkoj dokumentaciji) su:

  • površina sliva: 15.159 km2,
  • srednji proticaj: 330,2 m3/s,
  • minimalni održivi (garantovani) protok: 60,5 m3/s i
  • velike vode referentne za projektovanje preliva: 7.175,1 m3/s (Q0,1).

Karakteristike brane

Najvažnije karakteristike brane su:

  • tip: gravitaciona, betonska,
  • kota krune: 223,0 mnm,
  • visina: 42 m (građevinska visina),
  • dužina duž krune: 401 m (betonski deo),
  • organi za pražnjenje akumulacije: prelivi sa ustavama, 8 polja i
  • ukupni kapacitet pražnjenja: 9.307 m3/s (8 polja), 7.829 m3/s (7 polja).

Karakteristike akumulacije

Najvažnije karakteristike akumulacije su:

  • kota normalnog uspora: 220,0 mnm,
  • kota maksimalnog uspora: 220,0 mnm,
  • minimalni radni nivo: 218,0 mnm,
  • ukupna zapremina: nije određena, zanemarljiva,
  • korisna zapremina: nije određena, zanemarljiva i
  • površina: 5,82 km2.

Karakteristike voda

Postrojenje je pribranskog tipa.

Karakteristike HE/mašinske zgrade

Najvažnije karakteristike HE/mašinske zgrade su:

  • tip: pribranska,
  • tip agregata: aksijalni (kapsulni), sa dvostrukom regulacijom,
  • broj agregata: 4,
  • instalisani protok: 4 x 200 = 800 m3/s,
  • minimalni protok agregata: 50 m3/s (svaki od agregata može da ispušta minimalni održivi (garantovani) protok),
  • nivo donje vode: 203,52 mnm (pri instalisanom protoku, prokopavanje 1,25 m),
  • bruto pad: 16,48 m,
  • gubitak pada: 0,4 m,
  • neto pad: 16,08 m,
  • instalisana snaga (aktivna): 4 x 28,30 = 113,20 MW,
  • instalisana snaga (prividna): 4 x 33,00 = 132,00 MW,
  • srednja godišnja proizvodnja električne energije: 413 GWh i
  • naponski nivo za priključenje: 110 kV.

Nominalni protok usvojen je pre svega imajući u vidu kapacitet uzvodne HE „Bajina Bašta“ sa revitalizovanim agregatima i moguće dodavanje petog agregata, kao i kapacitet nizvodne HE „Zvornik“ nakon planirane revitalizacije (zamene) agregata i optimizacije sa povećanjem snage.

Izvor: IWRM Country Report for Serbia, COWI, Stucky and Jaroslav Cerni Water Institute, 2017
