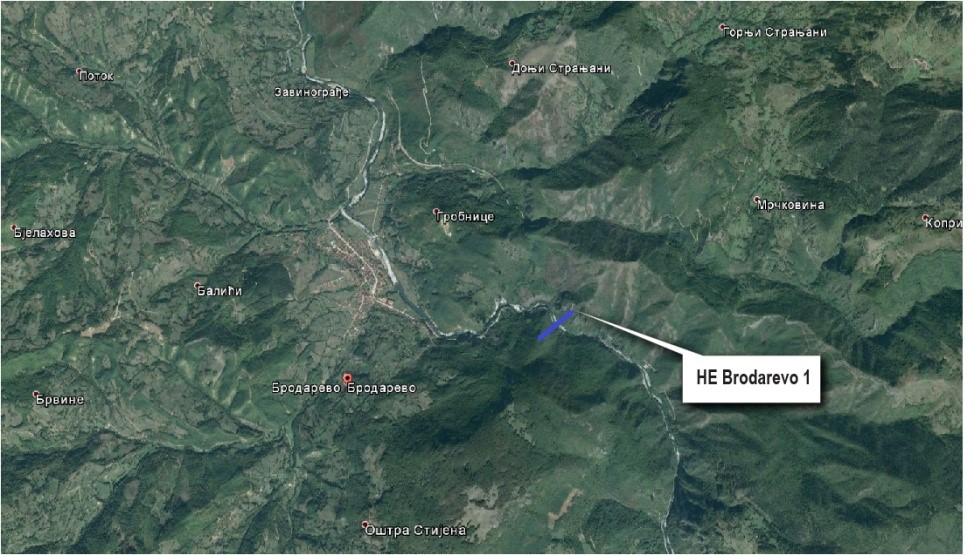

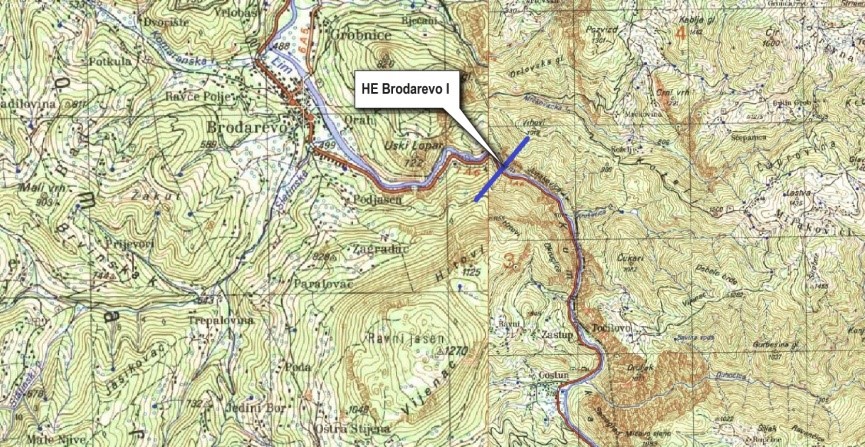

Lokacija brane i HE
Brana i HE „Brodarevo I“ planirane su na profilu „Junakovina“, na reci Lim, na stacionaži km 101+887, približno 3,5 km uzvodno od mosta u naselju Brodarevo. Lokacija pripada opštini Brodarevo; najbliže naselje je Brodarevo.
Hidrološke karakteristike profila iz originalne dokumentacije
Najvažnije hidrološke karakteristike profila (date u originalnoj tehničkoj dokumentaciji) su:
- površina sliva: 2.730 km2,
- srednji proticaj: 74,4 m3/s,
- minimalni održivi (garantovani) protok: 10,4 m3/s i
- velike vode referentne za projektovanje preliva: 2.150 m3/s (Q0,1).
Karakteristike brane
Najvažnije karakteristike brane su:
- tip: gravitaciona, betonska
- kota krune: 521,00 mnm,
- visina: 38,80 m,
- dužina duž krune: 103,20 m,
- širina u kruni: 9,35 m,
- organi za pražnjenje akumulacije: preliv, dva površinska i dva potopljena polja i
- ukupni kapacitet pražnjenja: 2.150 m3/s (Q0,1).
Karakteristike akumulacije
Najvažnije karakteristike akumulacije su:
- kota normalnog uspora: 519 mnm,
- kota maksimalnog uspora: 519 mnm,
- minimalni radni nivo: 517 mnm,
- ukupna zapremina: 3,99 miliona m3,
- korisna zapremina: 1,02 miliona m3
- neaktivna zapremina: 2,97 miliona m3i
- površina: 0,516 km2 (pri koti maksimalnog uspora).
Karakteristike dovoda
Postrojenje je pribranskog tipa.
Karakteristike HE/mašinske zgrade
Najvažnije karakteristike HE/mašinske zgrade su:
- tip postrojenja: pribransko,
- tip agregata: Kaplan,
- broj agregata: 3,
- instalisani protok: 3 x 60 = 150 m3/s,
- nivo donje vode: 496,31 mnm,
- bruto pad: 22,69 m,
- gubitak pada: 0,30 m,
- neto pad: 22,39 m,
- instalisana snaga: 26,10 MW,
- srednja godišnja proizvodnja električne energije: 103 GWh i
- naponski nivo za priključenje: 110 kV.
Izvor: IWRM Country Report for Serbia, COWI, Stucky and Jaroslav Cerni Water Institute, 2017
